Pertemuan 5 Jaringan Komputer
JENIS – JENIS TOPOLOGI JARINGAN
Hai semua. Pada kesempatan kali ini saya akan
membahas rangkuman dari pertemuan kelima untuk mata kuliah Jaringan Komputer
yang mana kita telah mencoba membuat berbagai jenis Topologi Jaringan dengan
menggunakan Cisco Packet Tracer.
Saya
telah melakukan penelitian kecil tentang kelebihan dan kekurangan menggunakan
jenis – jenis topologi jaringan secara virtual dengan Cisco Packet Tracer ini,
dan telah ditemukan hasilnya yang akan saya terangkan lebih lanjut di bawah
ini.
Daftar
Topologi yang akan kita bahas :
1.
Topologi Bus
2.
Topologi Ring
3.
Topologi Dual Ring
4.
Topologi Star
5.
Topologi Mesh
6.
Topologi Tree
7.
Topologi Hybrid
1.
Topologi Bus
Karakteristik
Topologi BUS
·
Node
– node dihubungkan secara serial sepanjang kabel, dan pada kedua ujung kabel
ditutup dengan terminator.
·
Sangat
sederhana dalam instalasi
·
Sangat
ekonomis dalam biaya.
·
Paket‐paket
data saling bersimpangan pada suatu kabel
·
Tidak
diperlukan hub, yang banyak diperlukan adalah Tconnector pada setiap ethernet
card.
·
Problem
yang sering terjadi adalah jika salah satu node rusak, maka jaringan
keseluruhan dapat down, sehingga seluruh node tidak bisa berkomunikasi dalam
jaringan tersebut.
Kelebihan
Topologi BUS
·
Topologi
yang sederhana
·
Kabel
yang digunakan sedikit untuk menghubungkan komputer‐komputer atau
peralatan‐peralatan yang lain
·
Biayanya
lebih murah dibandingkan dengan susunan pengkabelan yang lain.
·
Cukup
mudah apabila kita ingin memperluas jaringan pada topologi bus.
Kekurangan
Topologi BUS
·
Traffic
(lalu lintas) yang padat akan sangat memperlambat bus.
·
Setiap
barrel connector yang digunakan sebagai penghubung memperlemah sinyal elektrik
yang dikirimkan, dan kebanyakan akan menghalangi sinyal untuk dapat diterima
dengan benar.
·
Sangat
sulit untuk melakukan troubleshoot pada bus.
·
Lebih
lambat dibandingkan dengan topologi yang lain.
2. Topologi RING
Karakteristik
Topologi Ring
·
Node‐node
dihubungkan secara serial di sepanjang kabel, dengan bentuk jaringan seperti
lingkaran.
·
Sangat
sederhana dalam layout seperti jenis topologi bus.
·
Paket‐paket
data dapat mengalir dalam satu arah (kekiri atau kekanan) sehingga collision
dapat dihindarkan.
·
Problem
yang dihadapi sama dengan topologi bus, yaitu: jika salah satu node rusak maka
seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.
·
Tipe
kabel yang digunakan biasanya kabel UTP atau Patch Cable (IBM tipe 6).
Kelebihan
Topologi RING
·
Data
mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan.
·
Aliran
data mengalir lebih cepat karena dapat melayani data dari kiri atau kanan dari
server.
·
Dapat
melayani aliran lalulintas data yang padat, karena data dapat bergerak kekiri
atau kekanan.
·
Waktu
untuk mengakses data lebih optimal.
Kekurangan
Topologi RING
·
Apabila
ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhikeseluruhan
jaringan.
·
Menambah
atau mengurangi computer akan mengacaukan jaringan.
·
Sulit
untuk melakukan konfigurasi ulang.
3. Topologi DUAL RING
Untuk cara kerjanya sendiri, pada topologi
dual ring sama seperti topologi ring akan tetapi topologi dual ring setiap node memiliki 2 Sehingga setiap
perangkat nantinya dapat bekerja sama untuk mendapatkan sinyal dari sebelumnya
dan diteruskan ke node yang selanjutnya. Pada proses penerimaan sinyal serta
penerusan sinyal data akan dibantu dengan alat yang bernama token. Selain itu
topologi dual ring berfungsi sebagai backup transmission jika salah 1 node pada
topologi tersebut tidak berfungsi.
Kelebihan
Topologi Dual Ring
·
Berikut
ini beberapa kelebihan dan keunggulan dari topologi dual ring, antara lain
adalah:
·
Bisa
sebagai backup transmission jika salah 1 node pada topologi tersebut tidak
berfungsi
Kekurangan
Topologi Dual Ring
·
Topologi
dual ring juga memiliki beberapa kekurangan yang mana perlu anda perhatikan
antara lain adalah:
·
Lebih
Boros Kabel
·
Saat
Pengimpletansi Topologi ini cukup sulit, karena harus mengatur arah data agar
tidak terjadi collison

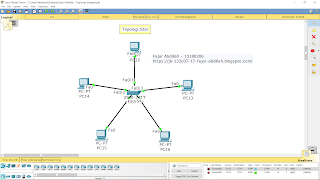

4. Topologi STAR
Topologi
Star adalah topologi yang menggunakan setiap komputer melalui hub/switch.
Fungsi hub/switch adalah sebagai pengatur dan pengendali dalam pengiriman ke
komputer satu tanpa melewati komputer yang bukan tujuan.
Topologi
Star (Bintang) memiliki beberapa kelebihan dan kekurangan yang perlu
teman-teman ketahui untuk membentuk sebuah rangkaian jaringan yang mungkin tidak
merugikan anda dari keuangan dan
kecepatan jaringan atau hal lainnya.
topologi
star mengacu pada jaringan dimana semua node yang terhubung secara individual
untuk satu hub umum. topologi jaringan dimana stasiun transmisi yang terhubung
sedemikian rupa ke simpul pusat didesain menyerupai bentuk bintang. Pada
dasarnya, desain topologi bintang sangat mirip dengan sebuah roda sepeda dengan
jari-jari yang memancar dari pusat. Dalam tipe jaringan ini, pertukaran data
hanya dapat dilakukan secara tidak langsung melalui simpul pusat ke semua node
lainnya yang terhubung.
Setelah
menginformasikan pengertian topologi star dan fungsi topologi topologi star,
mari kita menuju ke topik utama yaitu Kelebihan dan kekurangan topologi star
(bintang) seperti yang ada dibawah ini.
Kelebihan
Topologi Star
·
Bersifat
fleksibel
·
Keamanan
data yang tinggi
·
Mudah
dalam mendeteksi kerusakan pada jaringan
·
Jika
salah satu komputer mengalami kerusakan , jaringan akan tetap berjalan dan
tidak menimbulkan masalah bagi komputer lainnya
·
Pemasangan
dan pengelolaan dari jaringan berbetuk bintang ini sangat mudah dan sangat
sederhana dari segi Fungsionalitas
·
Sangat
mudah untuk memecahkan masalah, karena
semua jenis jaringan komputer selalu tergantung pada hub sentral artinya bahwa
setiap masalah dalam pengoperasian jaringan dioperasi dapat ditelusuri ke hub
pusat.
·
Dalam
topologi star, paket-paket data tidak mesti membuat jalan melalui berbagai node
yang akan memastikan transfer data dengan cepat.
·
Pada
saat yang sama, faktanya bahwa paket data hanya melalui tiga titik berbeda
untuk memastikan bahwa data sampai dengan aman.
·
Sebagai
node yang tidak terhubung satu sama lainnya, setiap masalah dalam satu node
tidak mengganggu kinerja node lain dalam jaringan.
·
Menambahkan
atau menggantikan mesin baru yang lama sangat mudah dalam topologi jaringan
ini, dan tidak mengganggu jaringan ke node lainnya.
Kekurangan
Topologi Star
·
Menggunakan
biaya yang cukup mahal karena menggunakan banyak kabel
·
Jika
hub/switch mengalami kerusakan, maka dapat melumpuhkan jaringan
·
Jumlah
terminal yang terbatas, bergantung dari jumlah port pada hub/switch
·
Jika
lalu lintas padat maka jaringan akan melambat
·
Masalah
utama dalam topologi bintang adalah kenyataan sangat bergantung pada fungsi hub
pusat.
·
Ukuran
dari jaringan ini bergantung pada berapa banyak koneksi dapat dibuat untuk hub.
·
Jenis
jaringan ini membutuhkan lebih banyak kabel dibandingkan dengan topologi linear
bus, yang berarti pengeluaran akan relatif tinggi.
·
Kinerja
seluruh jaringan secara langsung tergantung pada kinerja hub. Jika server
lambat, akan menyebabkan seluruh jaringan menjadi lambat
·
Jika
salah satu simpul banyak memanfaatkan porsi pengolahan kemampuan yang
signifikan dari hub pusat, akan mempengaruhi kinerja node lain.
5. Topologi MESH
Karakteristik
Topologi MESH
·
Topologi
mesh memiliki hubungan yang berlebihan antara peralatan‐peralatan yang ada.
·
Susunannya
pada setiap peralatan yang ada didalam jaringan saling terhubung satu sama
lain.
·
Jika
jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit
sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang
terhubung.
Kelebihan
Topologi MESH
·
Keuntungan
utama dari penggunaan topologi mesh adalah fault tolerance.
·
Terjaminnya
kapasitas channel komunikasi, karena memiliki hubungan yang berlebih.
·
Relatif
lebih mudah untuk dilakukan troubleshoot.
Kekurangan
Topologi MESH
·
Sulitnya
pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah
komputer dan peralatan‐peralatan yang terhubung semakin meningkat jumlahnya.
·
Biaya
yang besar untuk memelihara hubungan yang berlebih.

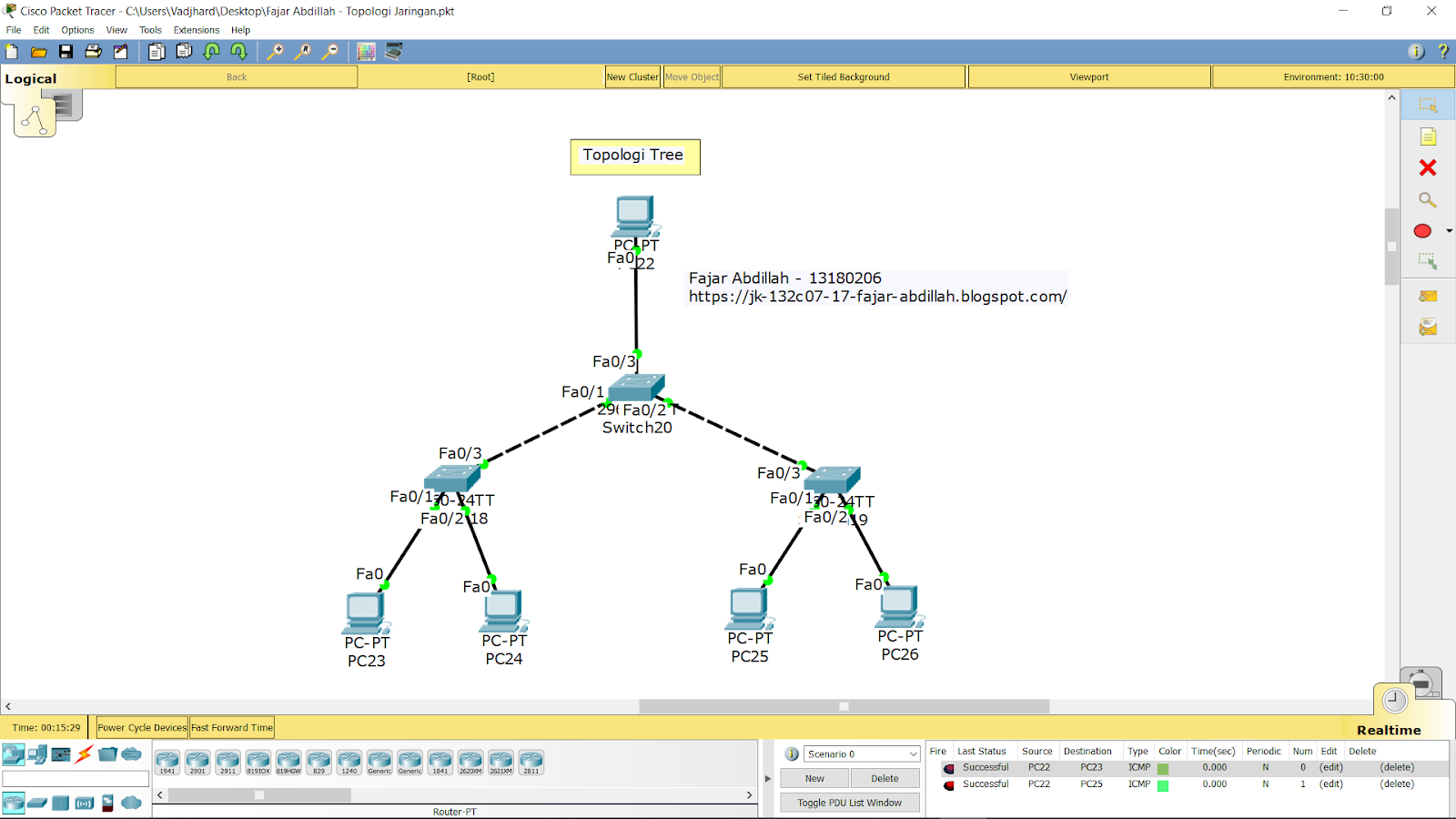

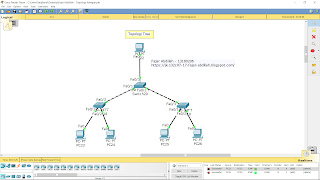

6. Topologi Tree
Kelebihan
Topologi Tree
·
Seperti
topologi star perangkat terhubung pada pusat pengendali /HUB.
·
Tetapi
HUB dibagi menjadi dua,central HUB,dan secondary HUB
·
Topologi
tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh
dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.
Kelemahan
Topologi Tree
·
Kabel
yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang
dalam pengaturannya , termasuk di dalamnya adalah tata letak ruangan.
7. Topologi Hybrid
Pengertian topologi hybrid adalah gabungan
dari dua atau lebih topologi jaringan yang berbeda model sehingga menjadi suatu
bentuk baru pada sebuah jaringan komputer. Topologi hybrid tidak memperhatikan
karakter atau ciri tertentu, sehingga apabila dilihat topologi ini memiliki
desain yang lebih rumit dibandingkan dengan yang lainnya.
Jika
kalian membuat sebuah jaringan dengan menggabungkan topologi star dengan
topologi star. maka jaringan yang kalian buat masih menggunakan topologi star.
Salah satu contoh dari topologi hybrid adalah penggabungan antara topologi star
dengan bus, topologi bus dengan ring atau topologi ring digabungkan dengan
topologi star dan juga topologi bus.
Kelebihan
Dan Kekurangan Topologi Hybrid
Kelebihan
Topologi Hybrid
·
Kecepatan
transfer data pada topologi jaringan hybrid tergolong stabil, hal ini
dikarenakan topologi hybrid menggabungkan kelebihan dari topologi jaringan
lainnya dan meminimalisir kekurangannya.
·
Apabila
terjadi gangguan pada salah satu node, tidak akan menggangu kinerja keseluruhan
jaringan pada topologi jaringan hybrid.
·
Dapat
berkerja dengan lebih baik walaupun lalu lintas data pada jaringan berbeda.
·
Untuk
mengembangkan topologi hybrid ini, dapat dilakukan dengan mudah tanpa merubah
apapun dari topologi yang sudah ada.
·
Dapat
digunakan untuk menggabungkan model topologi jaringan apapun.
·
Lebih
fleksibel dibandingan model topologi yang lain, sehingga dapat disesuaikan
untuk keperluan pada lingkungan jaringan yang berbeda.
Kekurangan
Topologi Hybrid
·
Pengolahan
jaringan pada topologi hybrid tergolong rumit, hal ini karena topologi jaringan
hybrid merupakan gabungan dari beberapa model topologi yang berbeda.
·
Untuk
mengkonfigurasi dan instalasi topologi jaringan ini tergolong lebih sulit,
dibutuhkan kesabaran dan ketelitian dalam konfigurasi dan instalasi jaringan
komputer.
·
Biaya
yang dibutuhkan untuk membangunnya tergolong mahal, hal ini disebabkan oleh
kebutuhan kabel yang cukup banyak.
Sekian pembahasan tentang topologi Jaringan serta kelebihan dan kekurangan masing masing jenis topologinya. Semoga bermanfaat.
